Vad gör ett anpassat Pulse Jet Plisserat patronfilter värt investeringen?

Hur Pulse Jet-rengöring förändras Vad ett filter måste göra

Pulsstrålerengöring är ett krävande driftläge. En kort ström av tryckluft riktas in i den rena sidan av filtret, vilket får vecken att böjas och släpper ut dammkakan som har samlats på den smutsiga sidan. Denna cykel upprepas hundratals gånger per dag. Filtermediet måste därför motstå upprepade mekaniska påfrestningar samtidigt som det bibehåller sin filtreringseffektivitet.

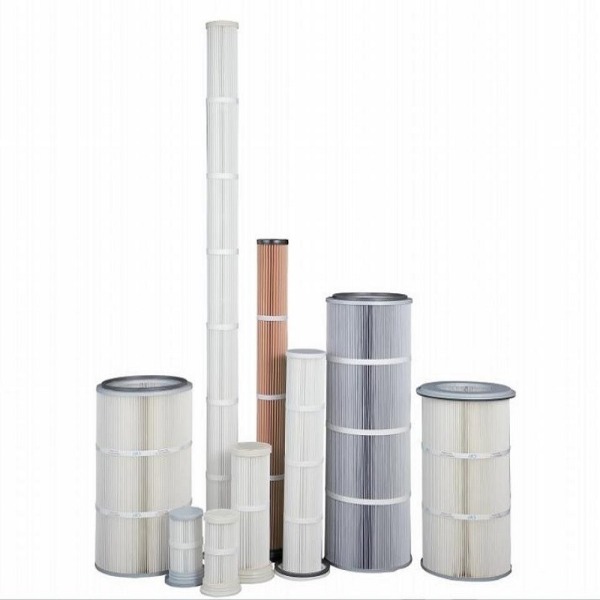

En veckad patrongeometri är särskilt väl lämpad för denna miljö eftersom den packar en stor yta i ett kompakt fotavtryck. Vecken skapar kanaler som fördelar pulsenergin jämnare än en platt påse, och den styva konstruktionen eliminerar behovet av en invändig bur. Att ta bort buren tar bort en vanlig felpunkt: nötningen som uppstår där påstyget skaver mot metallstödstrukturer.

Viktiga mekaniska skillnader mellan påsar och veckade patroner

Veckat material erbjuder fyra till sex gånger så stor filtreringsarea som en standardpåse i samma höljesvolym.

Ingen bur betyder inget bottenslitage och ingen korrosion som bidrar till för tidigt haveri.

Pulsenergin fördelas över ett självbärande veckpaket snarare än ett flexibelt tygrör.

Patronens ändlock och flänsar kan bearbetas för att matcha befintliga rörplåtar utan modifiering av huset.

Varför anpassade mått inte är en lyx utan ett krav

Dammuppsamlarhus är sällan utbytbara. En enhet som installerades i en cementfabrik 1998 kan ha en rörplåt med en bultcirkel som inte längre matchar något aktuellt katalogerbjudande. En farmaceutisk anläggning kan kräva en patron som passar ett hölje av rostfritt stål med en specifik sanitetsfinish. En metallverkstad kan behöva en kort, bred patron för att passa en lågprofilsamlare som skräddarsytts på plats.

När en standardpatron tvingas in i ett icke-standardhölje händer flera saker. Tätningen kanske inte sitter ordentligt, vilket gör att damm kan passera filtret. Patronen kanske inte kopplar in pulsjetventurirören korrekt, vilket minskar rengöringseffektiviteten. Den tillgängliga filtreringsarean kan vara mindre än vad systemet kräver, vilket gör att fläkten arbetar hårdare och tryckfallet stiger.

Kritiska dimensioner som måste anpassas

Mediaval: Matcha tyget till driftsförhållandena

Mediet är hjärtat i varje filterpatron. En patron som fungerar bra i en cementugn kan snabbt misslyckas i en kemikalietork. Skillnaden ligger i fiberkemin, ytbehandlingen och hur mediet veckas och ytbehandlas.

Vanliga mediatyper och deras operativa kuvert

Medieval involverar också finishen. Sångade, kalandrerade eller PTFE-belagda ytor förändrar hur damm frigörs från vecken. I applikationer där damm är oljigt eller hygroskopiskt kan ett membran vara nödvändigt. I abrasiva applikationer kan ett tyngre media eller en skyddsduk behövas.

Hur anpassad veckning optimerar tryckfall och energianvändning

Differenstryck, ofta förkortat som DP, är den enskilt mest användbara indikatorn på filterprestanda och energikostnad. Varje enhet av DP representerar motstånd som fläkten måste övervinna. I en typisk pulsstråledammsugare står fläkten för huvuddelen av elförbrukningen. Att minska DP med en liten marginal kan ge mätbara besparingar under ett års kontinuerlig drift.

Anpassad plissering påverkar DP på ​​flera sätt. Veckningsdjupet, veckavståndet och mediagenomsläppligheten avgör hur lätt luft passerar genom patronen. En patron med för få veck har hög fronthastighet och hög DP. En patron med för många veck kan packa damm för hårt, vilket orsakar överbryggning och ofullständig rengöring.

Fältdata från ersättningsprojekt visar konsekvent att en korrekt specificerad, anpassad veckad patron kan minska drifts-DP med trettio till femtio procent jämfört med slitna påsar eller felaktiga patroner. Den exakta siffran beror på dammbelastningen, rengöringscykeln och det valda mediet.

Branscher där anpassade patroner löser specifika problem

Olika branscher har olika utmaningar. En patron som fungerar bra i en kan misslyckas i en annan. Följande avsnitt beskriver vanliga applikationer och de anpassade funktioner som betyder mest.

Cement- och gruvdammsinsamling

Cementdamm är slipande och alkaliskt. Det tenderar att packas tätt och motstå släpp under pulsrengöring. En skräddarsydd patron för den här miljön använder vanligtvis ett tyngre polyestermedium med en sjunken yta, djupare veck för att minska ytans hastighet och en robust ändlocksdesign som motstår nötning från damminloppet.

Kemisk bearbetning och avfallsförbränning

Kemiska processer producerar ofta sura eller frätande partiklar. PPS-media är ett vanligt val eftersom det motstår hydrolys och syraangrepp bättre än polyester. Vid avfallsförbränning kan spårmängder av väteklorid och svaveloxider bryta ned filtermedia snabbt. En anpassad patron med PPS-media och ett skyddande membran kan förlänga livslängden avsevärt.

Livsmedels- och läkemedelstillverkning

I dessa industrier är filtreringseffektivitet och rengöringsbarhet av största vikt. Nanofibermedia fångar upp submikronpartiklar som standardmedia kan passera. Patronkonstruktionen måste också undvika sprickor där bakterier kan hysa. Anpassade ändstycken med mjuka övergångar och sanitära ytbehandlingar krävs ofta.

Utsug av metallbearbetning och svetsrök

Svetsrök är fin, klibbig och innehåller ofta metalloxider. Standardpatroner kan snabbt bli blinda. En anpassad patron med ett PTFE-membran och en veckgeometri optimerad för pulsutlösning kan bibehålla luftflödet och förlänga intervallet mellan byten.

Hur man anger en anpassad patron utan att betala för mycket

Custom betyder inte automatiskt dyrt. Kostnaden för en anpassad patron styrs av media, hårdvaran, verktygen och beställningskvantiteten. För många applikationer är prisprecisionen över en standardkassett blygsam, och besparingarna i energi och utbytesfrekvens tar snabbt tillbaka skillnaden.

Information att samla in innan du begär en offert

Befintliga filtermått eller en ritning av rörplåt och hölje.

Drifttemperaturintervall, inklusive toppar.

Dammsammansättning och koncentration.

Aktuell differenstryck och rengöringscykel.

Tryckluftstryck och pulslängd.

Erforderlig filtreringseffektivitet eller utsläppsgräns.

Årlig kvantitet och önskat leveransschema.

Genom att tillhandahålla denna information kan filtertillverkaren rekommendera rätt media, veckgeometri och hårdvara utan gissningar. Det minskar också risken för ett kostsamt misstag.

Kvalitetskontroller som skiljer en bra patron från ett ansvar

Alla anpassade patroner är inte byggda enligt samma standard. En patron som ser korrekt ut på utsidan kan gå sönder i förtid om vecken inte är ordentligt förseglade, om materialet skadas under veckningen eller om ändlocken inte fästs korrekt.

Viktiga kvalitetskontrollsteg

Medieinspektion för hål, tunna fläckar och inkonsekvent vikt.

Veckans antal och veckdjup verifiering mot specifikationen.

Ändkapsbindningsintegritetstestning.

Dimensionell kontroll av flänsar och tätningar.

Luftpermeabilitetstestning på färdiga patroner.

Förpackning som skyddar vecken under transport.

En leverantör som kan dokumentera dessa steg är mer benägna att leverera en patron som fungerar som förväntat. Be om testrapporter eller provpatroner innan du bestämmer dig för en stor beställning.

Ersättningskompatibilitet: Förlänger livslängden för befintlig utrustning

Många industriella dammuppsamlare är kvar i tjänst i årtionden. Tillverkaren av originalutrustningen kanske inte längre stöder filtret, eller så kan reservdelarna vara dyra och långsamma att komma fram. En anpassad patron kan designas för att passa det befintliga höljet och matcha eller överträffa den ursprungliga filtreringsprestanda.

Detta tillvägagångssätt är särskilt värdefullt när originalfiltret är en påse och operatören vill uppgradera till en veckad patron. Konverteringen kräver ofta en anpassad adapter eller en ny tubplåt, men resultatet är ett system med högre filtreringsyta, lägre DP och lägre tryckluftsförbrukning.

Faktorer att tänka på när du byter påsar med patroner

Vanliga misstag när du beställer anpassade filter

Även erfarna underhållsteam kan göra misstag när de anger anpassade patroner. De vanligaste felen är inte tekniska utan procedurmässiga.

Misstag 1: Mät bara det gamla filtret

Det gamla filtret kan ha förvrängts under service. Att mäta en använd patron kan leda till fel. Det är bättre att mäta höljet och rörplåten direkt, eller att hänvisa till de ursprungliga utrustningsritningarna om de finns tillgängliga.

Misstag 2: Ignorera topptemperatur

Ett filter som arbetar vid 120 C kontinuerligt kan se korta avvikelser till 160 C under en processstörning. Om mediet väljs endast för den kontinuerliga temperaturen, kan det misslyckas under toppen. Ange alltid både kontinuerliga och topptemperaturer.

Misstag 3: Att välja media baserat enbart på pris

Det billigaste mediet är kanske inte det mest ekonomiska under filtrets livslängd. Ett media som bländas snabbt eller misslyckas tidigt kommer att kosta mer i ersättningsarbete och stilleståndstid än ett dyrare media som håller längre.

Misstag 4: Utsikt över rengöringssystemet

En anpassad patron måste fungera med det befintliga pulsjetsystemet. Om pulstrycket är för lågt eller om venturin inte matchar, kommer inte ens en välgjord patron att rengöra ordentligt. Rengöringssystemet bör granskas som en del av patronspecifikationen.

Hur man utvärderar en anpassad filterleverantör

Leverantören är lika viktig som produkten. En leverantör som förstår dammuppsamlingssystem kan hjälpa till att undvika kostsamma misstag. En leverantör som helt enkelt skär till media kan leverera en patron som passar men inte presterar.

Frågor att ställa till en potentiell leverantör

Kan du tillhandahålla testdata för liknande applikationer?

Vad är din process för att verifiera dimensioner?

Hur hanterar du mediaval för frätande eller högtemperaturdamm?

Kan du ge referenser från liknande branscher?

Vad är din ledtid för anpassade patroner?

Erbjuder ni provpatroner för utvärdering?

En leverantör som svarar på dessa frågor tydligt och tillhandahåller dokumentation är mer benägna att leverera ett framgångsrikt anpassat filter.

Vanliga frågor

F1: Kan du tillverka patroner för att matcha mina befintliga påshusmått?

Ja. Anpassade patroner tillverkas enligt dimensionerna för det befintliga höljet och rörplåten. Tillhandahåll en ritning eller noggranna mätningar av rörplåten, höljets insida och pulsjetventuririnplatsen. Patronen kommer att byggas för att passa utan modifiering av höljet.

F2: Vad är den minsta beställningskvantiteten för anpassade veckade patronfilter?

Minsta beställningskvantiteter varierar beroende på mediatyp och hårdvarukomplexitet. För många anpassade konfigurationer kan en liten provorder produceras innan en större produktionskörning. Diskutera dina krav med leverantören för att bestämma det mest ekonomiska tillvägagångssättet.

F3: Hur väljer jag rätt media för mitt pulsjetsystem?

Medievalet beror på temperatur, dammkemi, nötning och fukt. Polyester är lämplig för allmänt damm upp till 130 C. PPS hanterar syra och högre temperaturer upp till 176 C. Aramid används för högtemperaturapplikationer upp till 200 C. PTFE-membran och nanofiberalternativ förbättrar frigörings- och fångsteffektiviteten för fint eller klibbigt damm.

F4: Kommer en anpassad patron att minska min tryckluftsförbrukning?

I många fall, ja. En veckad patron med optimerad veckgeometri och lämpliga media kan bibehålla lägre differenstryck, vilket innebär att pulsstrålesystemet inte behöver skjuta lika ofta eller så länge. Den exakta minskningen beror på applikationen och skicket på det befintliga rengöringssystemet.

F5: Hur lång tid tar det att få en anpassad kassettbeställning?

Ledtiden beror på mediatillgänglighet, maskinvarutillverkning och orderkvantitet. En typisk anpassad beställning kan ta flera veckor från godkännande av ritningar till leverans. Rush-alternativ kan vara tillgängliga för brådskande ersättningar.

F6: Kan anpassade patroner ersätta påsar i en befintlig dammuppsamlare?

Ja, men konverteringen kräver noggrann utvärdering. Huset måste ha tillräckligt med utrymme för patronen. Pulsstrålesystemet kan behöva justeras. Tratten och dammutloppet kan behöva modifieras. En leverantör med erfarenhet av påse-till-patron-konverteringar kan vägleda processen.
