Hur våtskrubbare eliminerar kokstorkande rökgasdamm

Utmaningen med kokstorkande luftkvalitetskontroll

Koksproduktion representerar en kritisk process i modern industriell verksamhet, som omvandlar råkol till högkvalitativ koks som används inom ståltillverkning och andra tunga industrier. Kokstorkningssteget innebär dock en betydande miljö- och driftsutmaning: generering av högtemperaturrökgaser laddade med fina partiklar och kemiska föroreningar.

Under kokstorkningsprocessen kan temperaturen överstiga 200 grader Celsius, och avgasströmmarna bär på betydande mängder dammpartiklar, svavelföreningar och flyktiga organiska föreningar. Utan korrekt behandling skapar dessa utsläpp flera problem: bristande efterlevnad av bestämmelser, korrosion av utrustning, hälsorisker för arbetare och miljöförorening. Traditionella torrfiltreringsmetoder visar sig ofta vara otillräckliga för att hantera volymen och komplexiteten hos föroreningar som finns i kokstorkningsavgaserna.

Det är här modern våt skrubber Teknik framstår som industristandardlösningen, som erbjuder samtidig dammborttagning, gaskylning och kemisk absorption i ett enda integrerat system.

Förstå Våtskrubber-teknik för koksdrift

Grundläggande verksamhetsprinciper

A våt skrubber fungerar genom direkt kontakt mellan förorenade gasströmmar och flytande spraymedia, vanligtvis vatten eller kemiska lösningar. Vid kokstorkningsapplikationer fångar skrubbern upp partiklar genom slag- och avlyssningsmekanismer samtidigt som den kyler rökgasen och absorberar gasformiga föroreningar.

Processen fungerar i distinkta steg: het rökgas kommer in i skrubberkammaren där spraymunstycken finfördelar vätskan till fina droppar. Dessa droppar kolliderar med dammpartiklar och fångar dem effektivt genom vidhäftning. Vätske-partikelblandningen färdas sedan till en separationskammare där gravitations- och avimningselement tar bort medryckta droppar innan ren gas lämnar systemet.

Varför våtskurning överträffar torra metoder

Samtidig kylning av högtemperaturgaser, vilket minskar termisk stress på nedströmsutrustning

Förbättrad uppsamlingseffektivitet för fina partiklar som skulle penetrera torra filter

Integrerad kemisk absorptionsförmåga för svaveldioxid och andra sura gaser

Minskad avfallsgenerering jämfört med kassering av säckfilter

Kontinuerlig drift utan stilleståndstid för filterbyte

Naturlig befuktning av avgasströmmen, förbättrar sikten och minskar återinfångning av damm

Systemarkitektur och komponenter

Viktiga utrustningselement

En omfattande våtskrubberinstallation för kokstorkning inkluderar flera viktiga komponenter som fungerar i integrerad harmoni:

Komponent	Funktion	Kritiska specifikationer
Gasinloppskanal	Kanaliserar heta avgaser från torktrumman	Värmebeständigt stål, bibehåller gashastigheten
Spraykammare	Primär kontaktzon för interaktion mellan gas och vätska	Flera munstycksmatriser, uppehållstid 5-10 sekunder
Avfuktningssektion	Tar bort medbringade vätskedroppar	Chevron eller mesh pad design, tryckfall övervakas
Sump och Cirkulationssystem	Lagrar och recirkulerar skurvätska	Kontinuerlig avtappning för borttagning av fasta ämnen, matning av makeupvatten
Inducerad dragfläkt	Övervinner systemtrycksfall	Frekvensomriktare för flödesreglering

Driftflöde i kokstorkning våtskurning

Diagrammet ovan illustrerar hela driftscykeln för ett kokstorkande våtskrubbersystem, från förorenat avgasintag till ren gasutsläpp och hantering av fasta partiklar.

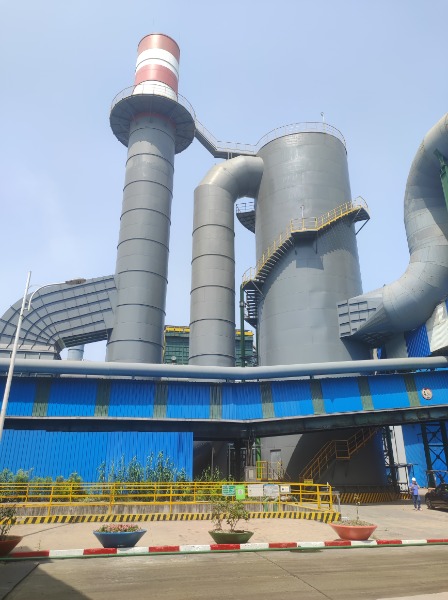

q1QOM

Prestandaspecifikationer och borttagningseffektivitet

Förmåga att ta bort damm och partiklar

Modernt våt skrubber system uppnår exceptionell uppsamlingseffektivitet över hela spektrumet av partikelstorlekar som påträffas i kokstorkningsoperationer:

Total dammreduktion: 95-99 % av inloppets partiklar som fångas upp

Finpartikelfångning (0,5-5 mikron): 85-95 % effektivitet genom slagmekanismer

Avlägsnande av grova partiklar (över 10 mikron): Mer än 99 % fångsthastighet

Utloppsdammkoncentration: Typiskt 20-50 mg/kubikmeter, långt under föreskrivna gränsvärden

Upprätthållande av insamlingseffektivitet under transienta högtemperaturförhållanden

Absorptionsprestanda för kemiska föroreningar

Förutom fysiskt dammavlägsnande, integrerar våtskrubber kemisk absorptionsförmåga som är nödvändig för omfattande utsläppskontroll:

Förorening	Typisk inloppskoncentration	Borttagning Efficiency	Utloppsnivå
Svaveldioxid	200-400 ppm	90-98 %	5-40 ppm
Vätesulfid	10-50 ppm	85-95 %	1-8 ppm
Ammoniak	50-150 ppm	75-85 %	10-40 ppm
Flyktiga organiska föreningar	100-300 ppm	50-75 %	25-150 ppm

Kritiska designöverväganden för kokstorkningstillämpningar

Temperaturhanteringsstrategi

De höga inloppstemperaturerna som är typiska för kokstorkning av avgaser (150-250 grader Celsius) kräver specialiserade designmetoder. Direkt vattenspray skulle skapa överdriven avdunstningskylning och ångalstring, vilket potentiellt överväldigande avimning av utrustning. Professionella installationer använder stegvisa kylningsstrategier:

Indirekt värmeväxling i inloppskanalen för att förkyla gas innan skrubbern kommer in

Kontrollerade sprayvatteninsprutningshastigheter som matchar den förångande kylkapaciteten

Ångkondensåtervinningssystem för att minimera vattenförbrukning och spillvärme

Mättnadstemperaturhantering för att förhindra bildning av kondens i nedströms kanaler

Materialval och korrosionsskydd

Kombinationen av höga temperaturer, sura gaskomponenter och mekaniskt slitage kräver noggrant materialval i hela systemet. Konstruktion av industriellt rostfritt stål, skyddande gummifoder i spraykammare och kemikaliebeständiga beläggningar på strukturella element förhindrar för tidig nedbrytning och bibehåller driftsäkerheten under en längre livslängd.

Vattenkvalitet och återcirkulationshantering

Kontinuerlig drift kräver omfattande vattenhanteringsprotokoll. Sedimenterade fasta ämnen måste kontinuerligt avlägsnas genom dedikerade underflödessystem, medan tillsatsvattens kemiska sammansättning kräver övervakning för att förhindra kalkbildning i spraymunstycken och värmeväxlarytor. Typiska installationer innehåller automatiska pH-kontrollsystem som använder kalkslam eller kaustiksoda för att optimera absorptionseffektiviteten och skydda utrustning från korrosion.

Tryckfallsoptimering

Systemets fläktstorlek beror kritiskt på exakt tryckfallsberäkning över alla komponenter. Typiska driftstrycksfall sträcker sig från 40 till 80 millimeter vattenpelare, vilket kräver korrekt dimensionerade fläktar med variabel frekvensdrift med reservkapacitet för nödsituationer. Avimningssektionens design påverkar avsevärt systemets totala motstånd, vilket kräver noggrant val mellan chevron pad, mesh och andra avimningsteknologier.

Installation och integration med koks-torkningsanläggningar

Systemintegrationspunkter

Framgångsrik integration med våtskrubber kräver noggrann samordning med befintlig kokstorkningsinfrastruktur. Avgaskanalens anslutning måste anpassas till termiska expansionsegenskaper, vibrationsisolering förhindrar överföring av fläktvibrationer till anläggningsstrukturer, och placeringen av inducerad dragfläkt optimerar gasflödesmönster utan att skapa mottryck på torktrumman.

Regulatory Compliance Framework

Installationsprotokoll måste överensstämma med lokala luftkvalitetsföreskrifter, arbetssäkerhetsstandarder och miljöskyddskrav. De flesta moderna koksanläggningar måste uppnå partikelutsläpp under 50 mg per kubikmeter och svaveldioxidkoncentrationer under 400 ppm. Korrekt dimensionering och drift av våtskrubber säkerställer konsekvent överensstämmelse utan att kräva ytterligare polerutrustning.

Instrumentering och övervakningssystem

Automatiserad övervakning förbättrar driftsäkerheten och miljöefterlevnaden:

Temperaturavkänning av inloppsgas med automatisk justering av spruthastigheten

Tryckfallsövervakning över avimningssektionen för att indikera rengöringsbehov

Utloppsgasens dammkoncentrationsmätning med hjälp av kontinuerlig opacitet eller partikelsensorer i realtid

Sump pH-övervakning för optimering av kemisk absorption

Mätning av cirkulerande vattenflöde för att verifiera konsekvent drift

Visuella och hörbara larm för onormala driftsförhållanden

Operativa och ekonomiska fördelar

Effektivitetsfördelar i den dagliga verksamheten

Utöver att uppfylla lagstadgade krav, levererar våtskrubbersystem avsevärda driftsförbättringar för koksanläggningar. Samtidig kylning av avgaser eliminerar behovet av separata värmeåtervinningsväxlare i många applikationer, vilket minskar kapitalutgifterna och systemets komplexitet. Den integrerade karaktären av dammborttagning och kemisk absorption minimerar antalet utrustningskomponenter som kräver underhåll och utbyte.

Långsiktig kostnadsprestanda

Analys av ekonomin för våtskrubber under en 10-årig driftsperiod avslöjar övertygande fördelar jämfört med alternativa tekniker:

Lägre energiförbrukning tack vare optimerad fläktstorlek och drift med variabel frekvensdrift

Mindre krav på reservdelslager med färre specialiserade komponenter

Utrustningens livslängd förlängs genom effektiv termisk hantering och korrosionsskydd

Minimal stilleståndstid för underhåll jämfört med filtersystem för påshus eller patron som kräver periodiska byten

Potential för återvinning av biprodukter eller fördelaktig återanvändning av infångade fasta ämnen

Miljövård

Utöver regelefterlevnad visar våtskrubberinstallationer ett genuint engagemang för miljöskydd. Den dramatiska minskningen av dammutsläppen till atmosfären förbättrar den lokala luftkvaliteten, minskar underhållskostnaderna i samband med att damm sätter sig på anläggningens utrustning och minimerar behovet av driftsrestriktioner under episoder med hög förorening. Förbättrad arbetarsäkerhet är resultatet av lägre yrkesexponering för farligt damm och kemiska ångor.

Felsökning av vanliga problem och underhållskrav

Försämring av sprutmunstyckets prestanda

Med tiden kan mineralavlagringar och partikelansamling minska sprutmönsterkvaliteten, vilket kräver regelbunden rengöring eller byte. Regelbundna inspektionsprotokoll som identifierar förändringar i spraygeometrin förhindrar driftsförsämring innan det påverkar uppsamlingseffektiviteten. Mjukt mineralinnehåll i tillsatsvatten och korrekt kemisk konditionering av det recirkulerande vattnet förlänger munstyckets livslängd avsevärt.

Avimning av sektionens tryckuppbyggnad

Ansamling av medbringade fasta ämnen på avimningsdynor ökar systemets tryckfall och kan så småningom begränsa gasflödet. De flesta moderna system innehåller automatiska rengöringssystem som använder tryckluft eller mekanisk vibration för att avlägsna fasta partiklar. Manuell inspektion under schemalagda underhållsintervaller säkerställer att dynorna förblir korrekt placerade och fungerar som de är designade.

Korrosion och strukturell integritet

Regelbunden visuell inspektion av exponerat metallarbete, mätning av väggtjocklek i känsliga områden och omedelbar uppmärksamhet på beläggningsskador förhindrar strukturella fel. Många anläggningar upprättar kvartalsvisa inspektionsscheman inklusive ultraljudstjockleksmätningar av kritiska tryckinnehållande komponenter. Detta förebyggande tillvägagångssätt förlänger utrustningens livslängd avsevärt jämfört med reaktiva underhållsprotokoll för reparation efter fel.

Sumphantering och bortskaffande av fasta ämnen

Kontinuerligt avlägsnande av sedimenterade fasta ämnen förhindrar blockering av cirkulationsledningar och upprätthåller tillräcklig vattenvolym för spraysystem. Många installationer har automatiserade underflödessystem som arbetar med tidsbestämda cykler, medan andra använder nivåsensorer för behovsbaserad tömning. Korrekt kassering av avlägsnade fasta ämnen enligt lokala miljökrav representerar ett viktigt operativt ansvar.

Jämförande prestandaanalys: Våt kontra konventionell dammkontroll

Direkt jämförelse med torrfiltreringssystem

Att förstå skillnaderna mellan våtskrubber och konventionella torrfiltreringsmetoder klargör varför moderna koksanläggningar i allt högre grad väljer våtteknik:

Prestationsfaktor	Våt skurmaskin	Torrt påshusfilter
Dammuppsamlingseffektivitet	95-99 %	98-99 %
Gaskylningsförmåga	Utmärkt, 50-100 C minskning	Dålig, minimal kylning
Kemisk absorption	Stark, integrerad förmåga	Ingen, separat enhet krävs
Underhållskrav	Måttlig, munstycke och pumpservice	Intensivt, regelbundet filterbyte
Systemavtryck	Kompakt, vertikal torndesign	Större, flera patronmoduler
Driftskostnad per år	Lägre, färre reservdelar	Högre, frekvent kassering av patroner

Instruktioner för industriutveckling och framtida utveckling

Avancerad processintegration

Nästa generations koksanläggningar integrerar alltmer våtskrubbersystem med avancerad processövervakning och automatiserade styrsystem. Mätning av dammkoncentration i realtid med optiska sensorer möjliggör dynamisk justering av spruthastigheter och vattenflöde, vilket optimerar uppsamlingseffektiviteten över varierande driftsförhållanden. Algoritmer för maskininlärning analyserar mönster i driftsdata och förutsäger underhållskrav innan komponentfel inträffar.

Teknik för vattenbesparing och återvinning

Ökad tonvikt på hållbar industripraxis driver utvecklingen av förbättrade vattenåtervinningssystem inom våtskrubberinstallationer. Förbättrade tekniker för separation av fasta ämnen möjliggör högre återcirkulationsförhållanden, minskar behovet av påfyllningsvatten och minimerar utsläpp av avloppsvatten. Vissa moderna anläggningar uppnår mer än 90 procent vattenåteranvändning, vilket i grunden förändrar miljöprofilen för våtskrubberverksamhet.

Integrerade lösningar för utsläppskontroll

Istället för att behandla dammborttagning, avsvavling och återvinning av ammoniak som separata funktioner, överväger moderna anläggningsdesigner integrerade flerstegssystem. Våtskrubbertekniken fungerar som grunden, med kompletterande poleringssteg som tar itu med specifika föroreningar som finns kvar efter primär skurning. Detta omfattande tillvägagångssätt uppnår överlägsen total utsläppsminskning jämfört med fristående utrustning.

Vanliga frågor

F1: Vilka inloppsgastemperaturer kan våtskrubber hanteras säkert i kokstorkningsapplikationer?

Direkta vattenspraysystem kan säkert ta emot inloppstemperaturer upp till cirka 250 grader Celsius, med rätt munstyckesstorlek och kontroll av vattensprayhastigheten. Högre temperaturer kan kräva inloppskylning eller indirekta värmeväxlingssteg innan gasen kommer in i skrubbern. De flesta koksavgaser faller inom detta driftsområde, vilket gör våtskrubbarna lämpliga för direkt integrering med standardtorkutrustning.

F2: Hur ofta måste sprutmunstycken inspekteras och rengöras?

Inspektionsintervall beror på vattenmineralinnehåll och systemdesign men sker vanligtvis månadsvis eller kvartalsvis. Professionella anläggningar upprättar baslinjescheman och justerar baserat på observerade prestandaförändringar. Många moderna system inkluderar automatiska munstycksspolningscykler under drift, förlänger serviceintervaller och bibehåller konsekventa sprutmönster. System för partiklar minskar frekvensen av blockering av munstycken.

F3: Vilka vattenkvalitetsparametrar kräver övervakning i en våt skursump?

Kritiska parametrar inkluderar pH (som vanligtvis hålls mellan 7-9 för optimal absorptionseffektivitet), total halt av suspenderade partiklar (helst under 5 000 ppm för att förhindra igensättning av munstycket) och mineralhårdhet. Regelbundna laboratorietester av sumpvatten vägleder justeringar av kemikaliedosering. Många anläggningar övervakar innehållet av löst syre, eftersom anaeroba förhållanden kan främja bakterietillväxt och vätesulfidgenerering i sumpen.

F4: Kan våtskrubbersystem fungera vid dellast eller under uppstart och avstängning av anläggningen?

Modernt wet scrubbers incorporate sophisticated controls enabling safe operation across the full range of facility operating conditions. Variable frequency drive fans adjust air flow proportionally with inlet gas conditions, preventing equipment overload during startup or partial load conditions. Many systems can safely operate at loads as low as 20-30 percent of design capacity, making them suitable for facilities with frequent operational fluctuations.

F5: Vad är den typiska livslängden för en våtskrubberinstallation?

Med korrekt underhåll och utbyte av komponenter i tid, fungerar våtskrubbersystem vanligtvis i 15-20 år innan större ombyggnad blir nödvändig. Munstycken, pumpar och slitagekomponenter kräver byte med 3-7 års intervall beroende på driftsförhållanden. Regelbunden korrosionsövervakning och underhåll av skyddande beläggning påverkar systemets totala livslängd avsevärt.

F6: Hur jämför våtskrubbers med elektrostatiska avskiljare för kontroll av damm för kokstorkning?

Elektrostatiska avskiljare utmärker sig när det gäller att samla mycket fina partiklar men saknar gaskylnings- och kemisk absorptionsförmåga. Våtskrubbrar ger överlägsen mångsidighet för applikationer som kräver samtidig dammborttagning och avsvavling. Elektrostatiska system upprätthåller lägre tryckfall men kräver hög elektrisk effekt och sofistikerade styrsystem. För kokstorkningstillämpningar som involverar både partikelformiga och gasformiga föroreningar, levererar våtskrubbrar i allmänhet överlägsen prestanda.

F7: Vad händer med det uppfångade dammet och slammet från våtskrubberdrift?

Sedimenterade fasta ämnen avlägsnas via sumpunderflöde och leds vanligtvis till förtjocknings- och awattningsutrustning, vilket ger fast kaka och klarad vätska. Den avvattnade kakan kan ibland återvinnas till koksprocesser, säljas som tillskottsbränsle eller slängas i godkända anläggningar. Klarad vätska kan återvinnas till skrubbertråget eller behandlas för utsläpp. Moderna anläggningar utvärderar allt mer fördelaktiga återanvändningsalternativ innan de överväger att deponera.

F8: Finns det buller- eller luktproblem i samband med våtskrubberdrift?

Väldesignade våtskrubbersystem fungerar tyst och producerar ljudnivåer på 75-85 decibel på arbetsavstånd, jämförbart med konventionell industriutrustning. Korrekt avimning förhindrar synliga ångplymer från utsläppsstaplar. Eliminering av lukt beror på den kemiska absorptionseffektiviteten för svavelväte och ammoniak - de flesta anläggningar upplever betydande luktreduktion jämfört med okontrollerade kokstorkningsoperationer. Slutna spraykammare och sumpskydd minimerar utsläpp av atmosfärisk lukt.
