Vad är ett Pulse Jet Plisserat patronfilter och hur förbättrar det dammuppsamlingen?

Introduktion: Utvecklingen av industriell dammkontroll

Industriella processer genererar luftburna partiklar som utgör betydoche risker för arbetarnas hälsa, miljöefterlevnad och utrustningens livslängd. Kravet på effektiv luftföroreningskontroll har drivit utvecklingen av dammuppsamlingsteknologier från enkla sedimenteringskammare till högkonstruerade filtreringssystem. Bland dessa är pulsjet veckat patronfilter framstår som en transformativ lösning. Den kombinerar högeffektiva media med en intelligent, självrengörande mekanism som möjliggör kontinuerlig drift under tunga dammbelastningar.

Till skillnad från traditionella baghouse-filter, som är beroende av tygpåsar, veckat patronfilter använder ett kompakt, cylindriskt element med veckat media. Denna design ökar dramatiskt filtreringsområdet inom ett mindre fotavtryck. Integrationen av puls-jet-rengöringsteknik säkerställer att detta media kan regenereras online, vilket minimerar stilleståndstiden och bibehåller stabila tryckfall. Att förstå dessa system är viktigt för anläggningsingenjörer, anläggningschefer och miljöansvariga som söker pålitlig och kostnadseffektiv dammkontroll.

Vad är ett Pulse Jet Plisserat patronfilter?

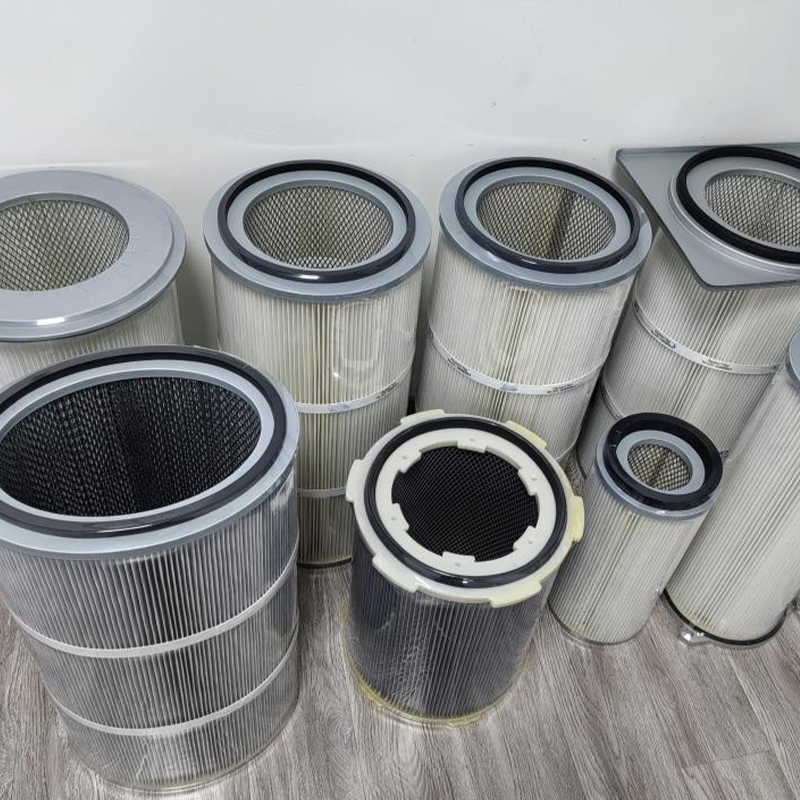

A pulsjet veckat patronfilter är ett cylindriskt filtreringselement som används i industriella dammsamlare. Den har ett veckat filtermedium lindat runt en central kärna, med hela enheten utformad för att motstå periodiska tryckluftspulser för rengöring. Termen "pulsstråle" hänvisar till rengöringsmetoden: en kort luftskur med högt tryck riktas in i patronens inre, böjer mediet och avlägsnar ackumulerad dammkaka.

Dessa filter är grundläggande komponenter i dammsamlarsystem för patron, som används i stor utsträckning inom industrier som metallbearbetning, träbearbetning, läkemedel, livsmedelsförädling och kemisk tillverkning. Deras primära funktion är att fånga upp fina partiklar från frånluftsströmmar, skydda både personal och miljö samtidigt som det möjliggör återvinning av värdefulla material.

Anatomi av ett dammsamlarfilter för patron

För att förstå prestandafördelarna med dammsamlarpatronfilter , är det bra att undersöka dess nyckelkomponenter. Ett typiskt industriellt dammsamlarfilter består av flera kritiska element, som var och en bidrar till dess övergripande funktionalitet och hållbarhet.

Filtrera media

Media är hjärtat i filtret. Det är vanligtvis ett nonwoven-tyg tillverkat av cellulosa, polyester eller specialiserade syntetiska blandningar. Valet av media beror på applikationens driftstemperatur, dammkemi och fukthalt. Till exempel är polyester vanligt för torra applikationer upp till 180 grader Fahrenheit (82 grader Celsius), medan PTFE-belagda eller nanofibermedia erbjuder förbättrad effektivitet för submikrona partiklar. Mediet är veckat för att öka den tillgängliga ytan för dammfångning.

Veckageometri och avstånd

Veckstrukturen är en avgörande egenskap hos en veckat patronfilter . Veckans höjd, densitet och form påverkar direkt filtreringsmotståndet och rengöringseffektiviteten. Traditionella triangulära veck är känsliga för dammöverbryggning och igensättning i veckdalarna. Avancerade konstruktioner, såsom trapetsformade eller bredveckade konfigurationer, löser detta problem genom att behålla öppna kanaler som gör att damm lättare släpps ut under pulsrengöring. Vissa premiumfilter använder syntetiska pärlavskiljare för att hålla vecken jämnt isär, vilket säkerställer full mediaanvändning.

Inre kon och stödstrukturer

Många högpresterande patron dammsamlarfilter inkluderar en innerkon eller extra veckad förpackning vid basen. Denna kon ökar den totala filtreringsytan och förbättrar fördelningen av pulserande rengöringsluft, vilket säkerställer att de nedre delarna av patronen rengörs effektivt. Patronen har också ett ändlock i metall eller plast upptill för montering och en packning för att täta mot tubplåten, vilket förhindrar att damm passerar.

Hur Pulse-Jet-rengöring fungerar

Den definierande funktionen hos dessa filter är pulsstrålerengöringsmekanismen. Denna process tillåter dammuppsamlaren att arbeta kontinuerligt och bibehåller ett relativt stabilt tryckfall utan att kräva avstängning för manuell rengöring. Effektiviteten av denna rengöringscykel är det som utmärker en högpresterande industriellt dammsamlarfilter från en konventionell.

Rengöringscykeln

Under normal drift passerar dammladdad luft genom filtermediet från utsidan och in. Partiklar avsätts på utsidan och bildar en dammkaka. Denna kaka underlättar faktiskt filtreringen men ökar också motståndet, eller tryckfallet, över filtret. När tryckfallet når ett förutbestämt börvärde, eller efter ett tidsbestämt intervall, aktiveras pulsstrålesystemet.

Tryckluftspuls: En membranventil släpper ut en kort ström av tryckluft, som vanligtvis varar 100 till 450 millisekunder, från ett samlingsrör till ett blåsrör.

Inducerat luftflöde: Denna primära luftpuls går ner i mitten av patronen. När den lämnar munstycket, inducerar den ett sekundärt luftflöde, ungefär 5 till 8 gånger volymen av den primära pulsen, på grund av venturieffekten. Denna inducerade luft dras från plenumet för ren luft.

Mediaböjning och dammfrigöring: Det kombinerade luftflödet skapar en kompressionsvåg som snabbt trycksätter patronens insida. Detta får det veckade mediet att böjas utåt och expanderar kassetten. Den plötsliga expansionen bryter bindningen mellan dammkakan och mediaytan. Det lossnade dammet faller ner i behållaren nedanför.

Rengöring sker vanligtvis i rader, med endast en bråkdel av patronerna pulsade vid varje given tidpunkt. Denna "online" rengöringsmetod tillåter systemet att upprätthålla ett kontinuerligt luftflöde, vilket undviker kostsamma processavbrott.

Viktiga fördelar jämfört med Baghouse-filter

Medan både patron- och påshusfilter används för industriell dammuppsamling patron dammsamlarfilter erbjuder flera tydliga fördelar. Att förstå dessa skillnader är avgörande när man väljer ett system för en specifik applikation.

Forskning har visat att trapetsformade veckade patronfilter kan bibehålla mer stabil prestanda över flera rengöringscykler jämfört med standard triangulära veckade design, med betydligt lägre tillväxthastigheter för kvarvarande tryckfall. Denna stabilitet leder direkt till energibesparingar och förlängd filterlivslängd.

Prestandamått och data

Utförandet av en patron dammsamlarfilter kan kvantifieras genom flera nyckeltal. Dessa parametrar hjälper ingenjörer och operatörer att utvärdera systemtillstånd, optimera rengöringscykler och förutsäga underhållsbehov.

Designinnovationer som förbättrar prestanda

De senaste tekniska framstegen har tagit itu med historiska begränsningar för veckade filter, särskilt när det gäller rengöringseffektivitet och tryckfallsstabilitet. Två betydande innovationer är värda att undersöka: veckgeometrioptimering och avancerade rengöringsmunstyckesdesigner.

Optimerad plisségeometri

Den triangulära veckstrukturen hos traditionella patronfilter är känslig för dammansamling i veckdalarna, vilket leder till irreversibel igensättning. En nyare design, det trapetsformade veckade patronfiltret (TPCF), har omväxlande långa och korta veck. Denna konfiguration ökar den effektiva filtreringsarean med cirka 5,4 procent samtidigt som den ger öppnare kanaler för dammfrigöring under pulsrengöring. I jämförande tester uppvisade TPCF en återstående tryckfallstillväxt på endast 33,37 procent, jämfört med över 62 procent för standard PCF, vilket indikerar betydligt mer stabil långsiktig prestanda.

Förbättrad munstycke och pulsleverans

Munstycksdesignen spelar en avgörande roll för att fördela rengöringsenergin jämnt längs patronens längd. Konventionella runda munstycken skapar en högtryckszon vid patronens topp men en svag puls i botten. Innovationer som t.ex intensiva injektionsmunstycken and diffusionsmunstycken har utvecklats för att lindra detta problem. Dessa konstruktioner förbättrar tryckfördelningen på filterytan, vilket säkerställer att hela mediapaketet, från topp till botten, får tillräcklig rengöringsenergi. Vissa avancerade system använder till och med en motsatt puls-jet-konfiguration, där ett andra munstycke vid patronbasen skapar ett kolliderande luftflöde som förbättrar rengöringens intensitet och enhetlighet.

Vilka branscher använder patronfilter?

Mångsidigheten hos industriellt dammsamlarfilter gör den lämplig för ett brett spektrum av applikationer. Valet beror på dammegenskaper, belastningshastigheter, temperatur och erforderliga utsläppsgränser.

Metallbearbetning och tillverkning: Fånga upp svetsrök, plasmaskärande rök, slipdamm och metallpartiklar. Dessa applikationer drar nytta av flamskyddade eller gnistbeständiga media.

Träbearbetning: Samlar upp trädamm och spån som är brännbara. Patronfilter med antistatiska egenskaper används ofta för att minska brand- och explosionsrisker.

Läkemedel och nutraceuticals: Samla in aktiva farmaceutiska ingredienser (API) och pulver. Högeffektiva media (MERV 15 eller högre) krävs för att uppfylla stränga standarder för renhet och arbetarsäkerhet.

Livsmedelsbearbetning: Fångar upp mjöl, socker, kryddor och annat damm av livsmedelskvalitet. Filter måste följa FDA-föreskrifter och använder ofta media som är tvättbara eller resistenta mot fukt.

Hantering av kemikalier och bulkpulver: Samlar in olika pulver och granulära material. Filtermediet måste vara kemiskt kompatibelt med det damm som hanteras.

Gruvdrift och mineralbearbetning: Kontroll av kiseldioxid och annat mineraldamm för att skydda arbetarnas hälsa och uppfylla miljöbestämmelser.

Bästa tillvägagångssätt för underhåll

Korrekt underhåll är viktigt för att maximera livslängden och prestanda för en dammutsugspatronfilter . Ett proaktivt underhållsprogram kan förhindra oväntade driftstopp och säkerställa kontinuerlig regelefterlevnad.

Regelbunden inspektion

Inspektera patronerna regelbundet för tecken på slitage, skador eller bländning. Visuell inspektion genom renluftskammaren kan avslöja revor i media, trasiga packningar eller överdriven dammansamling. Övervakning av tryckfallstrender ger värdefull diagnostisk information. En plötslig ökning av tryckfallet kan indikera ett fel i rengöringssystemet, medan en minskning kan signalera en läcka.

Pulse-jet System Tuning

Puls-jet-rengöringssystemet bör kalibreras för den specifika applikationen. Faktorer att beakta inkluderar pulstryck, pulslängd och rengöringsfrekvens. Överrengöring kan förkorta filtrets livslängd genom att orsaka överdriven böjning av media, medan underrengöring leder till höga tryckfall och minskat luftflöde. De flesta tillverkare tillhandahåller riktlinjer för initiala inställningar, som kan finjusteras baserat på driftsdata.

Korrekt bytesprocedur

När du byter patroner, se till att de nya filtren sitter ordentligt och tätar mot rörplåten. Även en liten läcka kan tillåta damm att passera filtret, vilket leder till emissionsbrott och potentiell skada på nedströmsutrustning. Använd alltid äkta reservdelar från en välrenommerad pulsjet veckat patronfilter manufacturer för att garantera passform och prestanda.

Miljömässiga och ekonomiska fördelar

Antagandet av avancerade patron dammsamlarfilter ger mätbara miljömässiga och ekonomiska fördelar. Dessa system bidrar till renare luft, minskad energiförbrukning och lägre totala ägandekostnader.

Vanliga frågor
