Hur man väljer rätt rökutsugssystem för ditt företag
Av admin
Det direkta svaret: Börja med dessa tre kriterier
Högern rökutsugssystem (FES) för din verksamhet bestäms av tre icke förhandlingsbara faktorer: den fysiska och kemiska naturen hos dina utsläpp, den erforderliga avskiljningshastigheten vid källan och de tillåtna utsläppsgränserna för din bransch. Att ignorera något av dessa leder till ineffektiv kontroll av luftföroreningar, ökade hälsorisker och bristande efterlevnad. Innan du utvärderar någon utrustning, gör en föroreningskarakterisering – detta enda steg minskar risken för att välja ett underdimensionerat eller felaktigt system med över 70 %.
Använd detta ramverk med tre pelare för att fatta ditt första beslut:
- Pelare 1: Föroreningstyp och koncentration – Är det rök, damm, gas eller ånga? Vad är partikelstorleksfördelningen?
- Pelare 2: Infångningsmetod & geometri – Kommer du att använda omslutande huvar, utvändiga huvar eller receptorhuvar? Vilken infångningshastighet kan uppnås?
- Pelare 3: Regulatorisk standard för kontroll av luftföroreningar – Lokala gränser för partiklar (t.ex. PM10, PM2.5) eller specifika kemikalier (t.ex. sexvärt krom, bly).
Slutsats: Ett system som anpassar dessa tre pelare kommer att leverera >95 % effektivitet i källfångst och upprätthålla långsiktig efterlevnad. Börja med det mest restriktiva kravet – ofta den minsta partikeln eller den lägsta exponeringsgränsen – och arbeta bakåt.
Steg 1 – Karaktärisera din rök och damm (grunden för FES-design)
Varje rökutsugssystem måste skräddarsys för den specifika aerosol du genererar. Nyckelparametrarna är partikelstorlek, temperatur, vidhäftningsegenskaper och koncentration . Till exempel svetsrökspartiklar sträcker sig från 0,1 till 0,4 µm – submikronpartiklar som beter sig som gaser och kräver högeffektiva medier (HEPA eller ULPA). Däremot är träslipdamm ofta >10 µm och kan fångas med en enkel cyklon eller baghouse.
Använd dessa data för att filtrera dina teknikval:
- Partiklar < 0,5 µm (rök, oljedimma, metallrök) → Kräver HEPA-filter (≥99,97 % effektivitet vid 0,3 µm) eller elektrostatisk filter.
- Partiklar 0,5–10 µm (fint damm, de flesta industripulver) → Patronfilter med MERV 15–16 eller veckat påsfilter.
- Partiklar >10 µm (grovt damm, träflis, grus) → Cyklonförseparator eller tygpåshus med lägre effektivitet.
- Gas/ånga (VOC, sura gaser, ozon) → Aktivt kol eller kemisorptionsmedia.
Kritisk datapunkt: Ett system utformat för 10 µm damm kommer att fånga upp mindre än 30 % av 0,3 µm svetsrök. Begär alltid en oberoende partikelstorleksanalys av dina utsläpp innan du anger någon FES.
Steg 2 – Designa eller välj effektiva industriella dammuppsamlingshuvar
Den industriella dammuppsamlingshuven är den enskilt mest inflytelserika komponenten för fångsteffektivitet. Även den mest kraftfulla filterenheten kan inte kompensera för en dåligt placerad eller underdimensionerad huv. Den styrande principen är fångsthastighet — lufthastigheten vid punkten för utsläpp av föroreningar som behövs för att övervinna tvärdrag och dra in ångor in i huven.
Rekommenderade fångsthastigheter för vanliga operationer (utan störande djupgående):
- Lätt svetsning, lödning eller låghastighetsutsläpp av rök: 0,5–1,0 m/s (100–200 fot/min)
- Slipning, spraymålning eller medelhastighetssläpp: 1,0–2,5 m/s (200–500 fot/min)
- Höghastighetsblästring, påsdumpning eller pneumatisk transport: 2,5–10 m/s (500–2000 fot/min)
- Giftig rök (bly, sexvärt krom, beryllium): Använd åtminstone 1,5 m/s (300 fot/min) med en omslutande huva om möjligt.

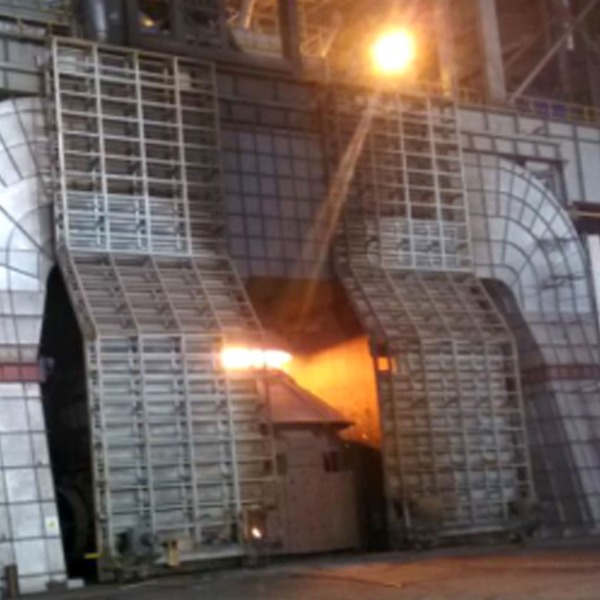

För att maximera prestanda, föredrar omslutande huvar (bås, partiella kapslingar, neddragsbord) över exteriöra huvar. En omslutande huva kan minska det erforderliga luftflödet med 50–70 % jämfört med en enkel kapell, samtidigt som den uppnår >99 % fångsteffektivitet . Om en exteriör huv är oundviklig, placera den så nära källan som det är praktiskt möjligt – fördubbling av avståndet från källan kräver en fyrfaldig ökning av luftflödet för att bibehålla samma infångningshastighet.
Steg 3 – Matcha luftflödes- och filtreringsteknik för luftföroreningskontroll
När du har definierat föroreningen och huvens geometri måste du beräkna det erforderliga volymetriska luftflödet (Q = infångningshastighet × huvens ytarea eller effektiv infångningstvärsektion). För en slitsad huva är luftflödesformeln Q = V_c × (10ײ A), där x är avståndet från springan till källan. Överdimensionering av fläkten utan ordentlig filtrering leder till höga energikostnader och media blow-by; underdimensionering orsakar flyktiga utsläpp.
Välj filtreringsteknik baserat på din Steg 1-karakterisering och den nödvändiga utloppskoncentrationen för efterlevnad av luftföroreningskontroll . Vanliga FES-filtertyper och deras typiska tillämpningar:
| Filtertyp | Typisk effektivitet (0,3–0,5 µm) | Bäst för |
|---|---|---|
| Medieförfilter (MERV 8–11) | <20 % | Grovt damm >10 µm, gnistskydd |
| Patron (MERV 15–16) | 50–85 % | Torrt damm 0,5–10 µm (t.ex. trä, cement, plast) |
| HEPA (H13–H14) | 99,95–99,995 % | Giftig metallrök, svetsrök, läkemedelsdamm |
| Aktivt kolbädd | Varierar med adsorbat | VOC, sura gaser, luktkontroll |
Praktisk regel: För svetsrök eller metallbearbetningsrök, inkludera alltid ett HEPA-efterfilter även om ett patronfilter används; kombinationen uppnår >99,97 % total effektivitet och säkerställer överensstämmelse med de strängaste inomhusluftkvalitetsnormerna (t.ex. OSHA PEL för sexvärt krom vid 0,5 µg/m³).
Steg 4 – Verifiera efterlevnad och systemintegration för långsiktig framgång
Slutligen måste ditt valda rökutsugssystem uppfylla lokala och nationella luftföroreningskontroll föreskrifter. Viktiga referenser inkluderar OSHAs tillåtna exponeringsgränser (PEL), NIOSH rekommenderade exponeringsgränser (RELs) och EPA NESHAP (för farliga luftföroreningar). Lita inte enbart på tillverkarens "nominella effektivitet" – begär testdata från tredje part (t.ex. ISO 16890 för allmänna ventilationsfilter eller IEST RP-CC001 för HEPA).
Integrering i ditt produktionsarbetsflöde är lika viktigt. Tänk på dessa operativa faktorer:
- Automatisk filterrengöring: Pulsstrålerengöring förlänger filtrets livslängd och bibehåller tryckfallet under 1,5 kPa för patronsystem.
- Övervakning: Installera en differentialtrycksmätare och en luftflödesindikator; ett fall på 25 % i flödet indikerar blockerade filter eller skador på huven.
- Energieffektivitet: Frekvensomriktare (VFD) på fläktmotorn minskar energiförbrukningen med 30–50 % när produktionslinjen arbetar med reducerad kapacitet.
- Sminkluft: För system som släpper ut >2000 CFM, planera för tempererad tillsatsluft för att undvika negativt byggnadstryck – annars kan uppvärmd eller kyld luftförlust tredubbla driftskostnaderna.
Slutlig verifiering: Efter installationen utför du ett infångningseffektivitetstest i realtid med en spårrök eller en partikelräknare vid andningszonen. En väl utformad FES bör upprätthållas arbetarexponering under 25 % av tillämplig PEL under värsta produktionsförhållanden.
