Av admin
Kokstorkning är en kritisk process i metallurgiska anläggningar och koksverk, men den skapar betydande operativa utmaningar. Torkugnarna producerar högtemperatur rökgas laddad med fina partiklar, tillsammans med spår av svavelföreningar och sura ånga. Denna komplexa avfallsström utgör flera problem för anläggningsoperatörer.
Traditionella torra filtreringssystem kämpar med dessa förhållanden. Höga temperaturer riskerar att skada filtermedia, samtidigt som avgasens kemiska sammansättning påskyndar utrustningens korrosion. Många anläggningar möter bristande efterlevnad av miljöbestämmelser, vilket leder till kostsamma avstängningar och regulatoriska påföljder. Underhåll av utrustning blir frekvent och dyrt, vilket påverkar den totala produktionseffektiviteten och lönsamheten.
Dessa utmaningar kräver en mer robust lösning speciellt framtagen för industrimiljöer med hög temperatur och hög dammbelastning. Det är här våtskurningstekniken blir avgörande för modern metallurgisk verksamhet.
A kokstorkande våtskrubber är ett integrerat miljökontrollsystem designat specifikt för metallurgiska och koksverkstillämpningar. Systemet kombinerar dammuppsamling, temperatursänkning och preliminärt avlägsnande av svavelföreningar i en enda enhetlig apparat.

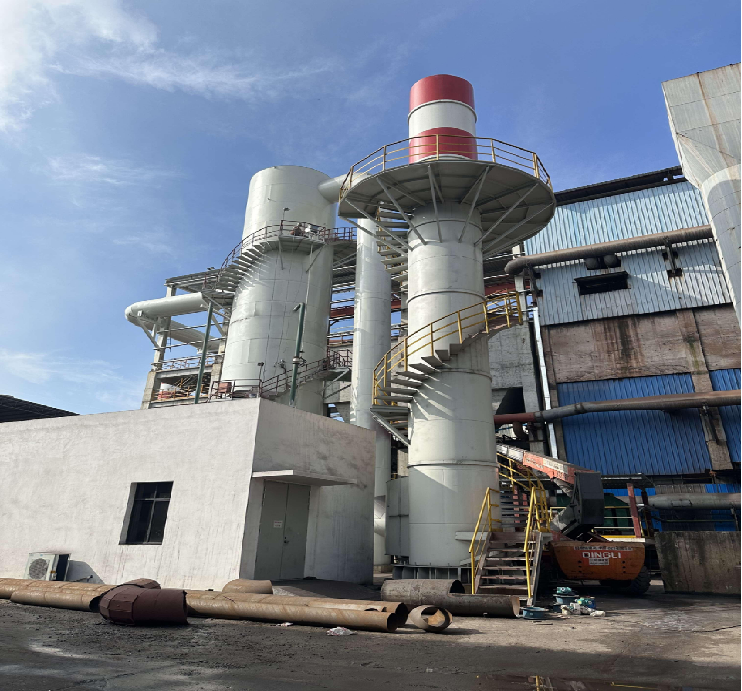

Systemet består av ett vertikalt ståltorn som primärt kontaktkärl. Tornet har:
Flerstegs inre spraysamlingar för konsekvent vätskefördelning
Spiralinspektionstrappor med säkerhetsplattformar för underhållstillträde
Inlopps- och utloppsrörsystem för rökgasledning
Dimelimineringskammare för att separera medbringade vattendroppar
Toppmonterad avgasbunt för ren gasutsläpp
Integrerad cirkulationsvattenbehandlings- och återvinningsenhet
Dessa komponenter fungerar tillsammans som en komplett lösning i ett paket som kräver minimal montering på plats och integration med befintlig produktionsinfrastruktur.
Denna teknik är speciellt lämpad för:
Koksugn och trumtork avgasbehandling
Torkning av stålslagg
Metallurgisk sintringsugns slutgashantering
Industriell dammuppsamling vid hög temperatur som kräver samtidig kylning
Förstå hur en våt dammsamlare fungerar hjälper till att förklara varför denna teknik är överlägsen för kokstorkningstillämpningar. Processen omfattar flera integrerade steg som arbetar samtidigt för att uppnå en omfattande förbättring av luftkvaliteten.
Steg 1: Intag och kontakt - Het rökgas från kokstorkutrustning kommer in i skurtornet genom den nedre inloppsanslutningen. Gashastigheten styrs för att optimera kontakttiden utan att skapa för stort tryckfall över systemet.
Steg 2: vätskeatomisering - Spraysystem med flera nivåer fördelar tvättvätska i hela tornkammaren. Spraymönstret skapar en tät dimma som maximerar ytkontakten mellan vätskedroppar och den inkommande gasströmmen.
Steg 3: Partikelfångning - Dammpartiklar kolliderar med vattendroppar och fastnar. Temperatursänkningen sker snabbt när högtemperaturgas utbyter värme med den kallare skurvätskan. Kombinationen av våtfångning och evaporativ kylning gör denna process mycket effektiv jämfört med torra metoder.
Steg 4: Dimseparation - Behandlad gas stiger genom dimavskiljningssektionen, där centrifugalkrafter och slag tar bort medryckta vattendroppar. Detta säkerställer att utloppsluften uppfyller både miljö- och säkerhetskrav.
Steg 5: Avgasutsläpp - Renad, kyld gas kommer ut genom den översta stapeln vid avsevärt reducerad temperatur och partikelkoncentration, och uppfyller tröskelvärdena för regelefterlevnad.
Steg 6: Vattenåtervinning - Dammfylld tvättvätska rinner ut till den nedre uppsamlingssumpen, där tyngdkraftens sedimentering separerar fasta ämnen. Klart vatten recirkuleras tillbaka till spruthuvuden genom dedikerade pumpsystem, medan sedimenterat slam avlägsnas med jämna mellanrum för korrekt bortskaffande.
Torrpåsfilter är beroende av mekanisk separation och lider av kritiska begränsningar vid högtemperaturkokstorkning. Filtermedia bryts ned snabbt över vissa temperaturer, vilket kräver konstant utbyte och orsakar produktionsavbrott. Dessutom kan torra filter inte kyla gaser eller avlägsna sura ångkomponenter.
Våtskurning eliminerar dessa begränsningar. Vatten ger en inneboende termisk kapacitet för kylning, förhindrar nedbrytning av filtermedier och neutraliserar kemiskt sura svavelföreningar. Tekniken hanterar extrema temperaturer som skulle förstöra mekaniska filter inom några dagar efter drift.
Kokstorkning ger rökgaser som ofta överstiger 200 grader Celsius. Denna temperaturregim förstör mekaniska filtreringssystem inom några timmar. Våtskrubberteknologin fungerar tillförlitligt över hela detta sortiment och kyler gaser till säkra urladdningstemperaturer samtidigt som strukturell integritet bibehålls. Utrustningsinvesteringar är skyddade från termiska nedbrytningsskador.
En enda enhet utför tre kritiska funktioner samtidigt: partikeluppsamling, avgaskylning och preliminär neutralisering av sur gas. Detta eliminerar behovet av separata dammuppsamlare, kyltorn och kemiska behandlingssystem, vilket minskar kapitalutgifterna och kraven på golvyta avsevärt.
Vertikal tornkonstruktion med stor diameter tål aggressiva processförhållanden. Stålkonstruktion med valfritt korrosionsbeständigt foder rymmer sura svavelföreningar och höghastighetsgasflöden. Integrerade underhållsplattformar och spiraltrappor ger säker åtkomst för inspektioner och reparationer, vilket minskar stilleståndstider och servicekostnader. Den väsentliga fysiska strukturen motstår deformation under termisk och tryckcyklisk stress.
Systemkapacitet, intern konfiguration och materialval anpassas till specifika anläggningskrav. Bearbetningsvolymen sträcker sig från små extratorkar till stora primära ugnsavgassystem. Materialspecifikationer kan innehålla rostfritt stål, gummifodrat kolstål eller specialiserade beläggningar baserade på korrosivitetsbedömning och budgetparametrar. Kunderna får konstruerade lösningar snarare än generisk utrustning.
Utloppsdammkoncentrationer möter konsekvent regulatoriska trösklar utan komplicerad kontrolllogik eller frekventa mediabyten. Systemet upprätthåller efterlevnad under varierande produktionshastigheter och bränslekvalitetsfluktuationer, vilket eliminerar straffrisker och driftsosäkerhet.
| Kriterier | Våtskrubber | Torrpåsfilter |
|---|---|---|
| Temperaturtolerans | Upp till 260 C | Upp till 130 C |
| Frekvens för ersättning av media | Minimal (ingen) | Var 12-24:e månad |
| Avlägsnande av sur gas | Ja (med tillsatser) | Nej |
| Integrerad kylning | Ja | Nej |
| Driftsäkerhet | Hög (90 % drifttid) | Måttlig (70–80 %) |
| Vattenförbrukning | Måttlig (återvunnen) | Nejne |
| Årlig driftskostnad | Lägre (5-7K) | Högre (15-20K) |
Denna jämförelse visar att våtskurningsteknik ger överlägsen prestanda för metallurgiska applikationer där förhållanden med hög temperatur och hög dammbelastning är standarddriftsparametrar.
Korrekt val av utrustning kräver en omfattande bedömning av dina specifika driftsförhållanden. Ingenjörer behöver följande data för att utveckla korrekta förslag och säkerställa tillfredsställande prestanda:
Volymflöde av avgaser (mätt i kubikmeter per timme eller CFM)
Inloppsgasens temperaturområde och förväntade fluktuationer
Dammkoncentration vid inloppet (gram per kubikmeter eller korn per kubikfot)
Dammpartikelstorleksfördelning och sammansättningsanalys
Närvaro och koncentration av kemiska föreningar (svaveloxid, svavelväte)
Tillgängligt installationsfotavtryck och höjdavstånd
Vattenkvalitetsegenskaper och tillgänglighet vid anläggningen
Miljöutsläppsstandarder som gäller för din jurisdiktion
Produktionsschema och obligatorisk systemtillgänglighetsprocent
Modernta leverantörer tillhandahåller heltäckande, integrerade lösningar som eliminerar komplexitet från din upphandlingsprocess. Utöver huvudskrubberkärlet inkluderar kompletta system:
Konstruerad inlopps- och utloppskanal med korrekta expansionsfogar
Centrifugalcirkulationspumpar klassade för kontinuerlig industriell drift
Automatiserade sprutmunstycken för jämn vätskefördelning
Utrustning för uppsamling och hantering av slam
Elektriska styrsystem med temperatur- och tryckövervakning
Strukturella stödramar konstruerade för din platsförhållanden
Komplett teknisk dokumentation och driftmanualer
Driftsättningsstöd och personalutbildning
Detta paketerade tillvägagångssätt förenklar inköp, installation och löpande hantering jämfört med att montera komponenter från flera leverantörer.
Framgångsrik distribution beror på korrekt planering och utförande under installationsfasen. Platsen måste ge tillräcklig grundkapacitet för den fyllda tornets vikt, vanligtvis från 5 till 15 ton beroende på fartygets storlek. Korrekt dränering för bortskaffande av slam och vattenutsläpp är avgörande. Anslutningar för el och vatten måste bekräftas innan utrustningen kommer.
Vertikal inriktning av tornstrukturen är avgörande för en balanserad intern flödesfördelning och optimal prestanda. Professionella installationsteam använder precisionsinstrument för att verifiera lodinriktning enligt industristandarder. Korrekt tätade kanalanslutningar förhindrar luftförbikoppling och upprätthåller uppsamlingseffektiviteten.
När de väl är i drift kräver systemen minimal praktisk hantering. Operatörer bör övervaka inloppstemperaturen och bibehålla parametrar inom designspecifikationerna. Tryckmätare spårar systemets motstånd och ger tidig varning om potentiella blockeringar eller driftsproblem. Vattennivån i uppsamlingsbrunnen kräver periodisk visuell bekräftelse. Grundläggande visuell inspektion för läckor eller ovanliga ljudmönster hjälper till att identifiera underhållsbehov tidigt.
Månatlig: Rengör spraymunstycken för att förhindra mineraluppbyggnad som minskar finfördelningseffektiviteten. Inspektera pumpens lager och tätningar för eventuella tecken på slitage.
Kvartalsvis: Slamavlägsnande från uppsamlingsbassäng. Ta prov och analysera återvunnet vatten för pH-balans och korrosionsinhibitorkoncentration. Inspektera tillgängliga invändiga ytor för att se om det har ansamlats avlagringar.
Årlig: Professionell inspektion av invändiga tornets ytor av kvalificerade tekniker. Byte av pumptätning om slitage är uppenbart. Komplett vattenreningssystemanalys och eventuellt byte av kemiska tillsatser.
Detta förebyggande underhållsschema kostar vanligtvis en femtedel av kostnaderna för akuta reparationer och oplanerade avstängningar.
Kokstorkning innebär komplexa luftkvalitetsutmaningar utöver enkel dammuppsamling. Avgaserna med hög temperatur bär flyktiga organiska föreningar, svaveldioxid och fina partiklar som hotar miljökraven. En korrekt designad och manövrerad våtskrubber tar sig an alla tre samtidigt.
Partikelreduktionen överstiger vanligtvis 95 procent när den är utformad för specifika inloppsdammkoncentrationer. Temperatursänkningen från inlopp till utlopp når 80-100 grader Celsius, vilket gynnar nedströmsutrustning och minskar termisk påverkan på lokal luftkvalitet. Effektiviteten för att avlägsna svavelföreningar sträcker sig från 60-80 procent genom upplösning i återvunnet vatten, med förbättrad prestanda som kan uppnås genom dosering av alkaliska tillsatser.
Modern rökgastvätttorn Tekniken inkluderar vattenåtervinning för att minimera miljöpåverkan och driftskostnader. Uppsamlat slam lägger sig i bassängen för periodisk bortförsel och koncentrerar avfallet till en hanterbar volym. Många anläggningar skickar framgångsrikt detta material till lämpliga industriavfallsbearbetningsföretag snarare än deponier, vilket stöder principerna för cirkulär ekonomi.
Vattenutsläppskvaliteten förbättras kontinuerligt genom återvinningsprocessen eftersom sediment sedimenterar och suspenderade partiklar minskar. Slutligt vattenutsläpp, om så krävs, kräver vanligtvis endast grundläggande pH-justering innan miljöutsläpp.
Miljömyndigheter över hela världen fastställer specifika utsläppsgränser för damm, temperatur och kemiska föreningar från industriella processer. Våtskurningstekniken uppfyller eller överträffar konsekvent dessa krav, vanligtvis med 30-40 procents marginal under lagstadgade tröskelvärden. Detta ger en driftsbuffert för variationer i produktionshastigheten och bränslekvalitetsförändringar som annars skulle orsaka överträdelser av efterlevnaden.
Ett komplett integrerat våtskrubbersystem för typiska medelstora koksningsoperationer kräver kapitalinvesteringar i det intervall som vanligtvis motiveras av miljökrav och produktionsskyddsvärde. Medan den initiala systemkostnaden överstiger enkla alternativ för torr insamling, gynnar den totala ägandekostnaden avsevärt våtskurning när den analyseras över 10-åriga driftsperioder.
Viktiga kostnadsfaktorer inkluderar:
Fartygskonstruktion och interna komponenter: 40-45 procent av totalt
Pumpning, rörledningar och extrautrustning: 25-30 procent
Reglage, instrumentering och el: 15-20 procent
Installation, testning och driftsättning: 10-15 procent
Torra filtersystem ackumulerar betydande löpande utgifter genom filterbyte, vilket sker flera gånger årligen i högtemperaturapplikationer. Våtskrubber eliminerar denna återkommande kostnad nästan helt. Vattenförbrukningskostnaderna kompenseras genom återvinningssystem som återvinner och återanvänder 80-90 procent av den cirkulerade volymen. Elförbrukningen för pumpdrift är blygsam jämfört med tryckluftsbehovet för torr filterpulsrening.
Den årliga driftskostnadsfördelen med våtskrubbning når vanligtvis 10 000 till 15 000 valutaenheter jämfört med motsvarande torrfiltreringssystem under en femårsperiod. Enbart dessa besparingar motiverar ett systemval baserat enbart på ekonomisk analys, innan man överväger fördelarna med tillförlitlighet och miljöefterlevnad.
Miljööverträdelser medför straff som sträcker sig från måttliga böter till beslut om stängning av anläggningar, beroende på jurisdiktionens svårighetsgrad. Produktionsavbrott på grund av utrustningsfel kostar betydligt mer än rutinmässigt systemunderhåll. Försäkringspremier återspeglar driftsäkerhet och miljöefterlevnadshistorik. Våtskrubbersystem minskar alla tre riskkategorierna samtidigt, vilket ger ekonomiskt skydd utöver direkta driftskostnadsbesparingar.
Vattenförbrukningen beror på systemets storlek och inloppsgasens temperatur, vanligtvis från 100 till 500 liter per timmes drift. Integrerade återvinningssystem returnerar dock 80-90 procent av denna volym för återanvändning, vilket avsevärt minskar nettoförbrukningen. De flesta anläggningar upptäcker att kraven på påfyllningsvatten är förvånansvärt blygsamma, ofta mindre än 10-20 liter per timme efter att ha tagit hänsyn till återvinningseffektivitet och avdunstning.
Drift utan aktiv spraycirkulation skulle snabbt leda till systemskador från högtemperaturgaskontakt med torra invändiga ytor. Moderna system inkluderar automatiska avstängningsförreglingar som stoppar produktionsmatningen om vattentrycket faller under miniminivåerna. Detta skydd förhindrar katastrofala skador och ger operatörerna tid att ta itu med leveransproblem innan de startar om produktionen.
Slamackumuleringshastigheten beror på inloppets dammkoncentration och systemstorlek. Typiska anläggningar tar bort sedimenterat material varje månad, även om vissa applikationer med hög dammbelastning kräver avlägsnande varje vecka. Moderna uppsamlingsbassänger har sluttande bottnar och dräneringsportar som underlättar fullständig tömning utan manuell inträde i trånga utrymmen. De flesta anläggningar avtalar med industriavfallsspecialister för periodisk insamling och korrekt avfallshantering.
Enbart vatten ger begränsad förmåga att avlägsna svavelföreningar, typiskt 30-40 procent effektivitet genom enkel upplösning. Förbättrad prestanda som kräver 70-80 procents borttagningseffektivitet kräver dosering av alkaliska tillsatser för att kemiskt neutralisera sura gaser. Tillsats av natriumhydroxid eller alkalisk slurry är standardpraxis i professionella system. Doseringsutrustningen fungerar automatiskt baserat på utloppsgasanalys, vilket minimerar kemikalieförbrukningen samtidigt som målprestanda bibehålls.
Våtskrubbersystem är betydligt mindre komplexa än motsvarande torrfiltreringsuppsättningar. Utbildning kräver vanligtvis 1-2 dagars praktisk instruktion som omfattar pumpdrift, rengöring av munstycken, slamborttagningsprocedurer och grundläggande felsökning. De flesta operatörer blir snabbt skickliga på rutinunderhållsuppgifter. Professionell teknikersupport från leverantörer är tillgänglig för mer komplexa årliga inspektioner eller komponentbyten.
Överdimensionerade dammbelastningar minskar uppsamlingseffektiviteten måttligt och påskyndar slamackumulering, vilket kräver mer frekvent rengöring av bassängen. Modern design har kapacitetsmarginal för att hantera typiska driftsvariationer utan betydande prestandaförluster. Men förutsatt drift ovanför designspecifikationerna kommer så småningom att kräva systemuppbyggnad eller ytterligare insamlingssteg för att upprätthålla överensstämmelse. Regelbunden övervakning genom utloppsdammmätning ger tidig varning om justeringar blir nödvändiga.
Våtskrubbersystem fungerar relativt tyst jämfört med torra uppsamlare med höga pulsrengöringshändelser. Cirkulationspumpens drift och gasflödet genom tornet genererar ljudnivåer vanligtvis under 85 decibel på avstånd, vilket uppfyller de flesta industrianläggningsstandarder. Ytterligare ljuddämpningsmaterial kan införlivas om specifika bullerbegränsningar finns på installationsplatsen.
Välskötta system fungerar vanligtvis framgångsrikt i 15-20 år innan större komponentbyten blir nödvändig. Den robusta stålkonstruktionen står emot driftslitage när förebyggande underhåll följs konsekvent. Sprayhuvuden, pumptätningar och icke-järnhaltiga interna komponenter kan behöva bytas ut med 7-10 års intervall beroende på vattenkvaliteten och den bearbetade gasens kemiska sammansättning. Denna förlängda livslängd förbättrar avsevärt den långsiktiga ekonomiska prestandan jämfört med alternativ som kräver frekvent byte.
